| แบบอย่าง | ขนาดแพลตฟอร์ม | ขนาดรวม | ความสูง | น้ำหนัก | รัศมีการทำงานสูงสุด | น้ำหนักสุทธิ |
| ทีจีแซด-8 | 1200*800 | 5200*1585*1900 | 8m | 200กก | 4.5M | 1500กก |
| ทีจีแซด-10 | 1200*800 | 5400*1665*1900 | 10m | 200กก | 5M | 1,700กก |
| ทีจีแซด-12 | 1200*800 | 6400*1665*1900 | 12m | 200กก | 6M | 2,000กก |
| ทีจีแซด-14 | 1200*800 | 6200*1730*2100 | 14m | 200กก | 8.5M | 2350กก |
| ทีจีแซด-16 | 1200*800 | 7000*1730*2200 | 16m | 200กก | 9M | 2,600กก |
| ทีจีแซด-18 | 1200×800 | 7100×1850×2260 | 18m | 200กก | 10 | 4300กก |
| ทีจีแซด-20 | 1200×800 | 7700×1850×2260 | 20m | 200กก | 12M | 4450กก |

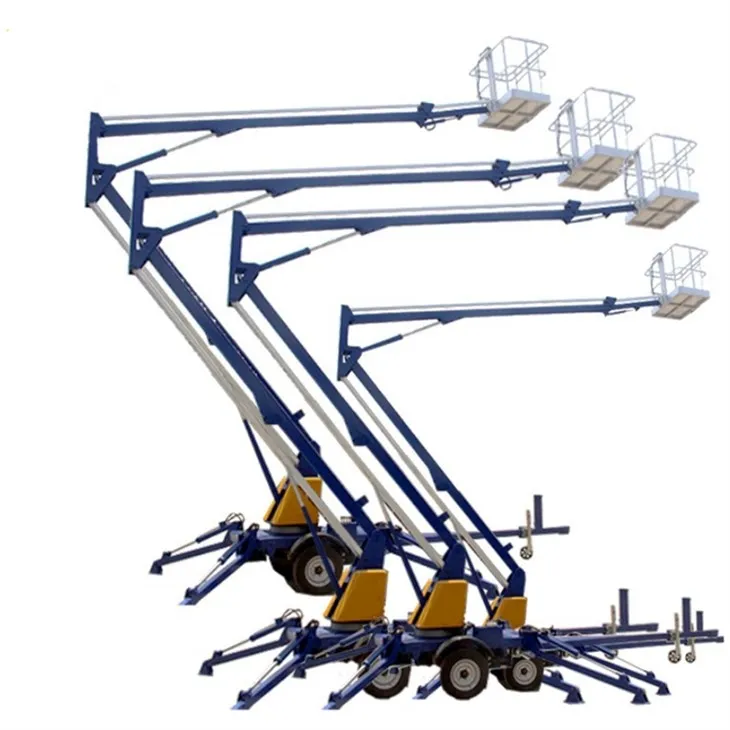

รถยกบูมแบบลากจูงได้ - อธิบายกลไกการหมุนและการยก
A รถยกบูมแบบลากจูงได้หรือที่เรียกว่ากรถพ่วง-ติดตั้งแท่นทำงานทางอากาศเป็นเครื่องยกที่มีความอเนกประสงค์สูง ออกแบบมาเพื่อการทำงานบนที่สูงในการก่อสร้าง การบำรุงรักษาสิ่งอำนวยความสะดวก การตัดต้นไม้ และการติดตั้งสาธารณูปโภค โครงสร้างรถพ่วงขนาดกะทัดรัดทำให้สามารถขนส่งโดยยานพาหนะได้อย่างง่ายดาย ในขณะที่ระบบบูมแบบข้อต่อช่วยให้ผู้ปฏิบัติงานเข้าถึงตำแหน่งการทำงานที่ซับซ้อนได้
คุณสมบัติทางเทคนิคที่สำคัญของเครื่องนี้อยู่ที่ระบบยกไฮดรอลิกและกลไกการหมุนแบบแกว่งซึ่งเมื่อรวมกันแล้วทำให้แท่นสามารถเคลื่อนที่ในแนวตั้ง แนวนอน และรอบสิ่งกีดขวางได้อย่างแม่นยำ
ระบบยกบูมแบบแยกส่วน
การเคลื่อนย้ายการยกของบูมลิฟต์แบบลากจูงทำได้โดยผ่านกโครงสร้างบูมแบบเชื่อมต่อหลาย-ส่วนซึ่งขับเคลื่อนโดยกระบอกไฮดรอลิก. การออกแบบนี้ช่วยให้แพลตฟอร์มเคลื่อนที่ได้อย่างราบรื่นในหลายทิศทาง
1. กลไกการยกบูมหลัก
ที่บูมหลักเชื่อมต่อกับฐานหมุนผ่านจุดบานพับ{0}}ที่ใช้งานหนัก กกระบอกยกไฮดรอลิกขนาดใหญ่ถูกติดตั้งระหว่างแชสซีและบูม
เมื่อปั๊มไฮดรอลิกจ่ายน้ำมันที่มีแรงดัน:
ที่กระบอกไฮดรอลิกขยายออกดันบูมขึ้น
ที่บูมหมุนรอบบานพับฐานโดยยกแขนขึ้นทั้งหมด
เมื่อกระบอกสูบถอย บูมจะค่อยๆ ลดลง
กลไกนี้จะเปลี่ยนแปลงการเคลื่อนที่เชิงเส้นแบบไฮดรอลิกเป็นการยกแบบหมุนช่วยให้บูมสามารถยกระดับได้อย่างมั่นคงในขณะที่ยังคงความแข็งแกร่งของโครงสร้างไว้
2. บูมข้อต่อรอง
เหนือบูมหลักคือกแขนที่ประกบรองซึ่งเพิ่มความยืดหยุ่นและการเข้าถึงการทำงาน
ส่วนนี้ใช้เพิ่มเติมกระบอกไฮดรอลิกที่ประกบที่:
ปรับมุมระหว่างบูมหลักและบูมบน
อนุญาตให้แพลตฟอร์มเอื้อมข้ามสิ่งกีดขวาง เช่น หลังคา อุปกรณ์ หรือกิ่งไม้
ปรับปรุงความแม่นยำของตำแหน่งระหว่างการทำงานทางอากาศ
โครงสร้างที่เชื่อมต่อกันทำให้เครื่องจักรสามารถทำงานได้การเคลื่อนไหว "ขึ้น-และ-เกิน"ซึ่งไม่สามารถทำได้ด้วยลิฟต์ยืดไสลด์แบบตรง
3. ระบบปรับระดับแพลตฟอร์ม
เพื่อความปลอดภัยของผู้ปฏิบัติงาน ตะกร้างานจะยังคงอยู่ในแนวนอนระหว่างการยก สิ่งนี้สามารถทำได้โดยผ่านกระบบเชื่อมโยงการปรับระดับด้วยตนเองทางกลหรือไฮดรอลิก-.
ระบบจะปรับมุมของแท่นโดยอัตโนมัติเมื่อบูมเคลื่อนที่ เพื่อให้มั่นใจว่าแท่นของผู้ควบคุมยังคงอยู่มั่นคงและได้ระดับในทุกระดับความสูง.
ระบบหมุนไฮดรอลิก (สวิง)
ฟังก์ชั่นที่สำคัญอีกประการหนึ่งของบูมลิฟต์แบบลากจูงคือการหมุนในแนวนอนซึ่งช่วยให้บูมครอบคลุมพื้นที่ทำงานกว้างโดยไม่ต้องเคลื่อนย้ายแชสซี
1. กลไกการแกว่งของแผ่นเสียง
ชุดประกอบบูมถูกติดตั้งบนหมุนจานเสียงตั้งอยู่ที่ด้านบนของแชสซี เครื่องเล่นแผ่นเสียงเชื่อมต่อกับเฟรมผ่านกแบริ่งแกว่ง(แหวนสังหาร)
การหมุนถูกขับเคลื่อนโดย:
A มอเตอร์ไฮดรอลิก
A เฟืองตัวหนอนหรือกระปุกลดดาวเคราะห์
A เกียร์แหวนแกว่ง
เมื่อมอเตอร์ไฮดรอลิกทำงาน มันจะขับเคลื่อนกระปุกเกียร์ ซึ่งจะหมุนวงแหวนแกว่ง และช่วยให้โครงสร้างบูมทั้งหมดหมุนรอบแกนแนวตั้ง
2. 360-การหมุนต่อเนื่องเป็นองศา
รถกระเช้าบูมแบบลากจูงส่วนใหญ่ได้รับการออกแบบมาให้บรรลุผลสำเร็จการหมุนอย่างต่อเนื่อง 360 องศาโดยให้รัศมีการทำงานที่กว้างโดยไม่ต้องเปลี่ยนตำแหน่งเครื่อง
สิ่งนี้ช่วยปรับปรุงประสิทธิภาพอย่างมากในการใช้งานเช่น:
การบำรุงรักษาภายนอกอาคาร
การติดตั้งแสงสว่าง
ตัดแต่งต้นไม้
การบำรุงรักษาคลังสินค้า
ระบบไฟฟ้าไฮดรอลิก
การยกและการหมุนขับเคลื่อนโดยหน่วยพลังงานไฮดรอลิกขนาดกะทัดรัดซึ่งโดยทั่วไปจะรวมถึง:
มอเตอร์ไฟฟ้าหรือเครื่องยนต์เบนซิน
ปั๊มไฮดรอลิก
อ่างเก็บน้ำน้ำมัน
วาล์วควบคุมทิศทาง
ท่อไฮดรอลิกและกระบอกสูบ
ผู้ปฏิบัติงานควบคุมการเคลื่อนที่ของบูมผ่านคันควบคุมหรือจอยสติ๊กอิเล็กทรอนิกส์ซึ่งควบคุมการไหลของน้ำมันไฮดรอลิกไปยังแอคชูเอเตอร์แต่ละตัว
ระบบไฮดรอลิกนี้ช่วยให้มั่นใจได้ว่า:
การเคลื่อนไหวยกที่ราบรื่น
ตำแหน่งที่แม่นยำ
การทำงานที่มั่นคงในที่สูง
ระบบลดการสั่นไหว
ก่อนเริ่มดำเนินการยก จะต้องทำให้เครื่องจักรมีความเสถียรโดยใช้แขนกลไฮดรอลิกสี่ตัว.
แขนค้ำเหล่านี้:
ยืดออกด้านนอกจากแชสซี
เพิ่มพื้นที่ฐานรองรับ
ปรับระดับเครื่องบนพื้นที่ไม่เรียบ
เมื่อใช้งานแล้ว จะต้องแน่ใจว่าบูมลิฟต์ยังคงอยู่มีโครงสร้างที่มั่นคงระหว่างการยกและการหมุน.
ข้อดีของรถกระเช้าบูมแบบลากจูงได้
A รถกระเช้าบูมแบบลากจูงได้มีข้อดีหลายประการเมื่อเปรียบเทียบกับแท่นทำงานทางอากาศอื่นๆ:
การคมนาคมสะดวกด้วยยานพาหนะมาตรฐาน
บูมแบบข้อต่อที่ยืดหยุ่นเพื่อการกวาดล้างสิ่งกีดขวาง
การหมุนได้ 360 องศาเพื่อครอบคลุมการทำงานขนาดใหญ่
พื้นที่จัดเก็บขนาดกะทัดรัดและค่าขนส่งต่ำ
ระบบยกไฮดรอลิกที่เชื่อถือได้
ด้วยคุณประโยชน์เหล่านี้ บูมลิฟต์แบบติดเทรลเลอร์-จึงถูกนำมาใช้กันอย่างแพร่หลายการก่อสร้าง การบำรุงรักษาสิ่งอำนวยความสะดวก วิศวกรรมเทศบาล และอุตสาหกรรมการจัดสวน.
