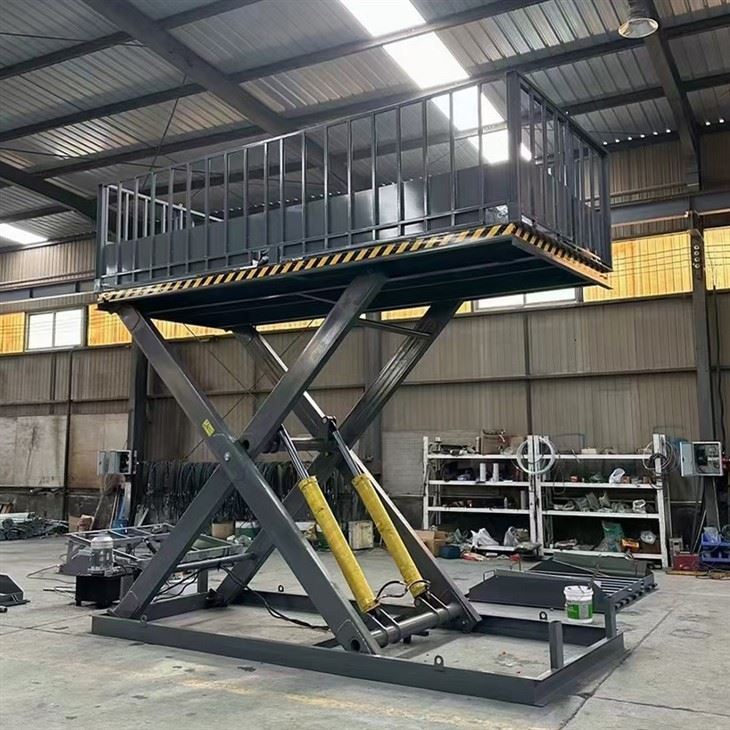

แพลตฟอร์มลิฟท์ Dock Scissor

ที่มุมทำงานของแขนรองรับกรรไกรในแพลตฟอร์มลิฟท์กรรไกรที่อยู่กับที่ขึ้นอยู่กับการยกความสูงขนาดแพลตฟอร์มและความยาวแขน- มันเป็นมุมระหว่างแขนกรรไกรและระนาบแนวนอนระหว่างการทำงาน

คำจำกัดความสำคัญ

θ (theta):มุมทำงานของแขนกรรไกร

L:ความยาวของแขนกรรไกรเดียว

H:ความสูงยกปัจจุบัน

C:ความสูงบีบอัด (ขั้นต่ำ)

W:ระยะห่างระหว่างจุดหมุนแขนกรรไกรบนฐาน

การคำนวณมุมทำงาน

กลไกการยกของกรรไกรเป็นรูปสามเหลี่ยมที่ถูกต้องที่ไหน:

ที่การมักจะมีชีวิตอยู่คือความยาวแขนกรรไกร (LL)

ที่ด้านตรงข้ามคือความสูงของการยกลบด้วยความสูงที่บีบอัด (H - ch - C)

ที่ด้านที่อยู่ติดกันคือครึ่งหนึ่งของความกว้างของแพลตฟอร์ม (w\/2w\/2)

ใช้ตรีโกณมิติ:

sin⁡θ=h - cl \\ sin \\ theta=\\ frac {h - c} {l} θ=arcsin⁡ (h - cl) \\ theta=\\ arcsin \\ frac

การคำนวณตัวอย่าง

สำหรับ1m × 1mแพลตฟอร์ม:

สมมติว่าความยาวแขนกรรไกรL≈ {{0}}. 71ml \\ ประมาณ 0.71M (คำนวณจากคำตอบก่อนหน้า)

ความสูงบีบอัดC =0. 2MC=0. 2M

ที่ความสูงของการยกสูงสุดH =1. 2MH=1. 2M:

θ {{0}} arcsin⁡ (1.2 - {{1 0}}. 2 0. 71) \\ theta=\\ arcsin \\ arcsin \\ frac {1. 2 - 0. 2} {0. 71} \\ ขวา) θ=arcsin⁡ (1. 0 \/ 0.71)

Since 1.0/0.71>11. 0 \/ 0. 71> 1 สิ่งนี้แสดงให้เห็นถึงตำแหน่งแนวตั้งอย่างเต็มที่ (90 องศา) หมายถึงความสูงของการยกทฤษฎีอาจถูกประเมินมากเกินไปหรือการปรับความต้องการความยาวแขน

สำหรับการออกแบบที่ใช้งานได้จริงกรรไกรส่วนใหญ่จะทำงานระหว่าง10 องศา (ลดลงอย่างเต็มที่) และ 75 องศา (ใกล้ความสูงสูงสุด)
